导读
在各类刑事、经济案件中，包括伪造打印文件、伪造签字等欺诈行为屡有发生。笔是人们文件签字等书写最普及的文具，对钢笔、签字笔以及圆珠笔油墨字迹准确、可靠的分析检测，不仅可以鉴别笔的种类、成分、生产厂家和生产批号，还可以确定字迹形成的相对时间，在公安司法鉴定领域起着很重要的作用。
目前对书写痕迹油墨鉴别的化学方法主要有：光谱法、色谱法、质谱法和色谱-质谱联用技术等。红外光谱法能提供书写痕迹的各种成分随着时间变化的诸多信息，而不损坏样品的原始性，分析方法简单且易操作，近年来在油墨分析中备受重视。
不同品牌笔的油墨成分都有一定的差异且遵循一定的规律，结合红外显微镜技术在微小区域样品分析所具有的优势，可以方便地对纸张上痕量字迹油墨成分进行红外测试，根据油墨成分特征峰位置和吸收强度识别不同品牌的油墨，对司法鉴定提供有力物证。
科技还原事实
圆珠笔笔迹油墨鉴定案例
分析仪器：岛津红外显微镜AIM-9000
测量模式：衰减全反射ATR法
参比：空气
分辨率：8cm-1
扫描次数：50
光阑大小：100ⅹ100 μm
测量区域：600ⅹ600 μm

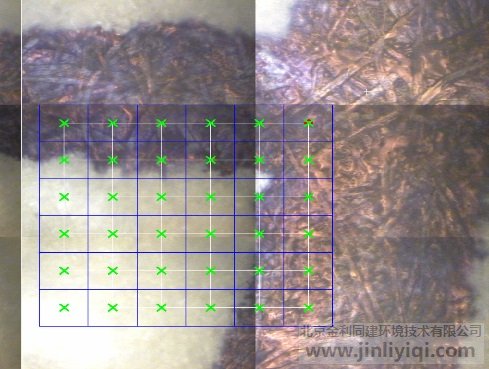

使用岛津自动化高性能的AIM-9000红外显微镜加Ge晶体的ATR物镜，对纸张上痕量圆珠笔油墨进行检测，得到了扣除纸张纤维背景的高质量红外光谱。图3中A为纸张和油墨笔迹的混合谱图，B为空白纸张谱图，图4为A，B差谱之后得到的油墨成分谱图。

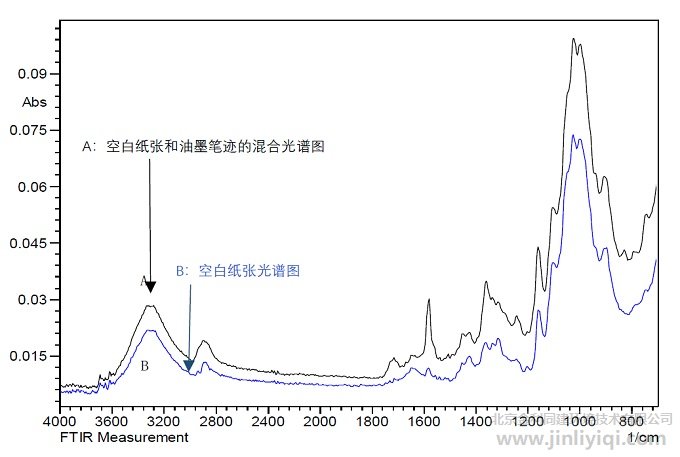

图3. 纸纤维和油墨笔�；旌虾焱夤馄淄�

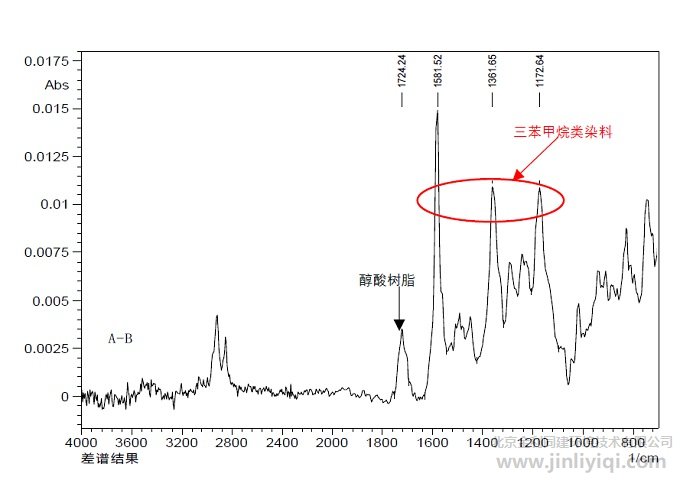

图4. 差谱之后得到的圆珠油墨笔迹的红外光谱图
在图4中，1581 cm-1，1361 cm-1，1172 cm-1三个最强的吸收峰是属于染料的贡献，这种染料属于三苯甲烷类染料，这是圆珠笔痕迹在纸面上残留的最主要成分。1724 cm-1的羰基吸收峰应归属于圆珠笔油墨中油剂类的醇酸树脂。醇酸树脂类油剂除羰基外的另一个主要吸收峰在1260 cm-1附近。在图中该波数附近可明显看到有叠加的吸收峰出现。从红外吸收峰的归属分析可以确认，用红外显微镜ATR技术方法所得的圆珠笔纸面痕迹的红外谱图中，主要是染料，其次是油剂和其他成分。

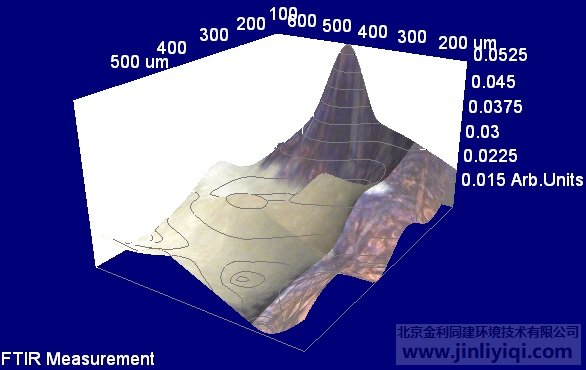

1581cm-1吸收峰是最强的红外谱峰，它是三苯甲烷类染料中苯环的特征吸收峰。以此峰为圆珠笔在纸面上痕迹的标志性吸收峰，在待检纸面上设定检测区域和相关参数，图5为Mapping采集图。此图中可看到染料在该区域纸面上的分布情况。染料最多处的1581cm-1吸收强度为0.0525（a），强度低处少于0.015（a）。从微区的角度来观察，笔痕在纸面上的残留是不均匀的。
图5. Mapping图
结论
纸面上圆珠笔油墨痕迹的化学成分主要是染料和油剂，红外显微镜方法再配以ATR技术，能有效地得到清晰的不含纸纤维的红外光谱。红外光谱中丰富的分子结构信息，可提供笔的油墨成分，不同牌号的圆珠笔，其油墨配方都有差异，根据差异可对字迹进行真伪鉴定，对司法鉴定提供有力证据。
