两组分动态配气系统
一、系统名称：两组分动态配气系统
二、系统型号：GDS-D2
三、生产商：
四、用途
该系统是用于配制常温下是气态的两组分标准气体,可用于非甲烷总烃等标准物质的配制及设备校准等研究。
五、系统构成
★ 两组分配气动态配气系统(标配)
★ LCD 触摸屏
★ 瓶装标准气体
★ 减压阀(不锈钢或者铜镀镍,此为选配)
六、系统各部分组成如下：

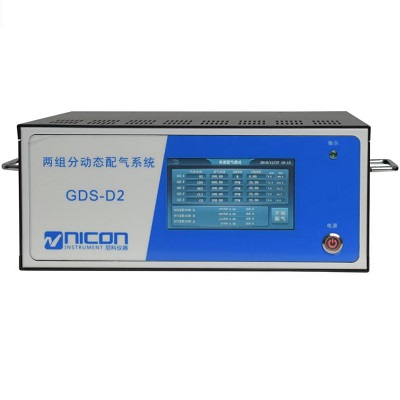

两组分动态配气系统
该系统运用目前国际上先进的测量和控制技术，设备稳定可靠，配制精度高。全自动化控制，操作简单可靠。设备集成在一个机箱内。外观简洁，美观。主要设备包括：操作软件，LCD 触摸屏，质量流量控制器，单向阀，截止阀，阻火阀，气体混合管路等。
该系统配置2 路质量流量控制器，可实现2 个组份气体混合配比�？梢远嘣ち舫鯪 路，以便于以后扩展系统数据库内有多达五十七种气体，使用时通过计算机直接调取选择。混合气体最大流量：≈4L/min。配气通道：2 路，可扩展通道至12 路。
选择带加热器的二氧化碳减压阀0～0.6MPa。
主要设备清单
1.气体质量流量控制器
Range1：0.0～3000ml/min
Range2：0.0～500ml/min
精确度：±1.0% FS
响应时间：1…2seconds
重复性：< ±0.2% Rd
量程比：1:50（数字模式为：1:187.5）
泄漏率: tested < 2 x 10-9 mbar l/s He
电源：＋15…24VDC@320mA
压力灵敏度：0.1% Rd/bar typical N2; 0.01% Rd/bar typical H2
温度灵敏度：Zero：<0.05% Rd /℃; Span：<0.05%Rd/℃
输出：4…20mA and RS-232
2. 气路
整个系统气路均采用防腐防吸附的316 不锈钢管或者聚四氟乙烯管,内表面光滑
七、标准配置
GDS-D2 主机
电源线
聚四氟乙烯管
合格证
保修卡
操作说明书
选件
减压阀
瓶装标准气体
铝质便携箱
